4D-PM-7_A весы платформенные 2000х1500 мм с терминалом А

Скачать PDF

Тип оборудования: Весы

Наибольший предел измерений: 1000 кг (1 т), 2000 кг (2 т)

Дискретность отсчета (цена деления, d): 200 г, 500 г

Класс точности: Средний (III)

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

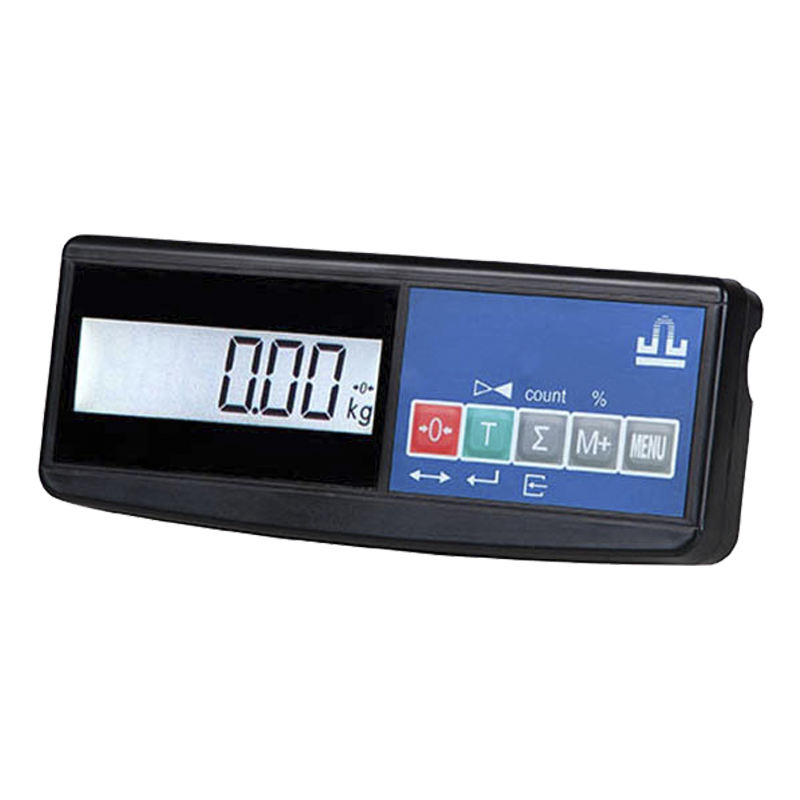

В состав платформенных весов серии 4D-PM-7_A входят весовой терминал А и взвешивающий модуль 4D-PM-7. Модуль представляет собой единую конструкцию из рамы и грузоприемной платформы с четырьмя цифровыми весоизмерительными датчиками с опорами.

Режимы работы:

Счетный режим (подсчет количества штучного товара по весу).
Режим процентного взвешивания.
Компараторный режим взвешивания (достижение заданного веса сопровождается звуковым и визуальным сигналами).
Дозаторный режим.
Взвешивание животных (подвижных грузов).

Функции:

Установка массы тары нажатием кнопки «T», вводом массы тары с клавиатуры терминала.
Благодаря наличию интерфейса RS-232, организована связь с компьютером, POS и SMART-терминалами:
- Передача веса в учетные системы: 1С: Предприятие, Айтида, и др.
- Передача веса на рабочее место кассира (ПК или POS-терминал) с помощью «АТОЛ: Драйвер электронных весов»
- Передача веса в ККТ: ЭВОТОР, ПОРТ, VIKI и др.
Подключаемое оборудование:
- Выносной индикатор.
- Дозатор.

Технические характеристики

Наименьший предел измерений	4 кг; 10 кг
Выходные сигналы	RS-232
Материалы изготовления	Сталь общего назначения с покрытием порошковой краской (модуль 4D-PM); пластмасса (терминал А)
Климатическое исполнение (диапазон рабочих температур)	-20…+40°С, -30…+40°С
Исполнение по степени защиты	IP54, IP68
Питание	~220 В через адаптер + встроенный аккумулятор
Габаритные размеры	Взвешивающий модуль: 2000х1500х75 мм Терминал: 265х105х60 мм Размер грузоприемной платформы: 2000х1500 мм
Вес	Взвешивающий модуль: 218,6/229,6 кг (нетто/брутто) Терминал: 1,4 кг

Структура обозначения, пример заказа

2000

Обозначение терминала: А - терминал без печатающих устройств

Максимальная нагрузка, кг

Размер платформы: 7 - 2000х1500 мм

Тип платформы: РМ - моноблочная

Наименование модели

Варианты исполнений

Исполнение	Минимальная нагрузка, кг	Максимальная нагрузка, кг	Дискретность отсчета, г	Интервалы взвешивания, кг	Пределы допускаемой погрешности (mpe), г
Исполнение	Минимальная нагрузка, кг	Максимальная нагрузка, кг	Дискретность отсчета, г	Интервалы взвешивания, кг	При поверке	При эксплуатации
4D-PM-7-1000-A	4	1000	200	От 4 до 100 вкл. Св. 100 до 400 вкл. Св. 400 до 1000 вкл.	±100 ±200 ±300	±200 ±400 ±600
4D-PM-7-2000-A	10	2000	500	От 10 до 250 вкл. Св. 250 до 1000 вкл. Св. 1000 до 2000 вкл.	±250 ±500 ±750	±500 ±1000 ±1500

Стандартный комплект поставки

Весовой терминал А.
Кронштейн крепления терминала на стене.
Кронштейн крепления терминала на стойке ST4D (стойка ST4D в комплект поставки не входит).
Сетевой адаптер.
Модуль взвешивающий 4D-PM.
Кабель блочный (с хомутом).
Винт М6х10, 2 шт.
Руководство по эксплуатации.
Перечень модификаций.
Паспорт.

Дополнительная комплектация, опции

Адаптер 9 В (500 мА).
Переходной кабель для подключения модуля взвешивающего 4D.
Кабель удлинительный для весов серии 4D, длина 5 м.
К-АМ кабель для подключения к весам питания от автомобиля.
CA628 аккумулятор.
DI4D промышленный индикатор.
Пандус 4D-PNPМ-7.
Рама для приямка RM4D-PМ-7 к модулям 4D-PM-7.
ST4D стойка для терминала.
Кабель соединительный К3 COM DB9/DB9 RS-232/RS-232 9F/9M.

Скачать документацию

4D модули взвешивающие. Руководство по эксплуатации.

A, A(RUЕW), AB, AB(RUЕW) весовые терминалы. Руководство по эксплуатации.
