4D-LA.S-2_AB весы низкопрофильные 1000х1000 мм из нержавеющей стали с терминалом AB

Скачать PDF

Тип оборудования: Весы

Наибольший предел измерений: 1000 кг (1 т), 1500 кг (1,5 т)

Дискретность отсчета (цена деления, d): 200 г, 500 г

Класс точности: Средний (III)

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

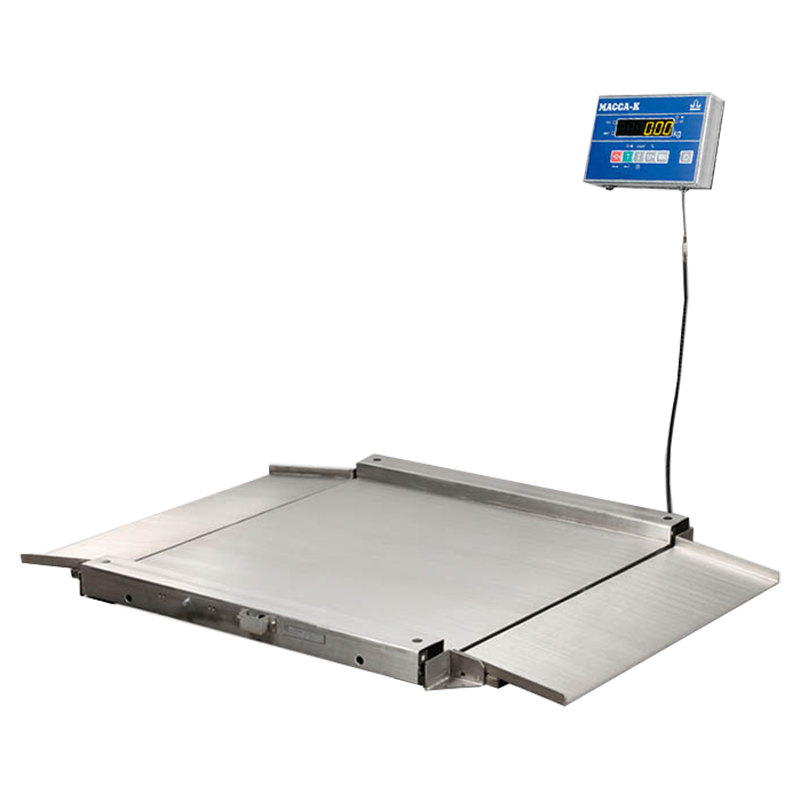

Весы 4D-LA.S-2_AB образуются двумя конструктивными элементами – взвешивающий модуль 4D-LA.S-2 и терминал AB. Высота наката пандусной грузоприемной платформы составляет всего 45 мм, что позволяет с легкостью загрузить весы с тележки или автопогрузчика. Грузоприемная платформа выполнена из нержавеющей стали. По сравнению с платформами стандартных весов, изготовленных из стали общего назначения с покрытием порошковой краской, нержавеющая сталь отличается повышенной стойкостью к ударным нагрузкам, воздействию химических веществ и вибрации, возникающей в процессе эксплуатации. Корпус терминала также выполнен из нержавеющей стали.

В конструкции весов 4D-LA.S-2_AB предусмотрены 4 цифровых датчика взвешивания, фиксирующих значение веса и преобразующие полученные данные в электрический сигнал. В процессе эксплуатации оборудования именно они подвергаются жестким ударным динамическим нагрузкам, вибрациям и другим негативным воздействиям. Поэтому датчики для весов 4D-LA.S-2_AB изготавливаются из нержавеющей стали, а все электронные узлы соединений для защиты от влияния окружающей среды обрабатываются водостойким герметиком.

Особенности весов 4D-LA.S-2_AB

Терминал весов 4D-LA.S-2_AB поддерживает счетный и дозаторный режимы, может осуществлять работу в режиме процентного взвешивания, контроля массы и взвешивания подвижных грузов. При работе в энергосберегающем режиме весы сохраняют работоспособность до 80 часов.

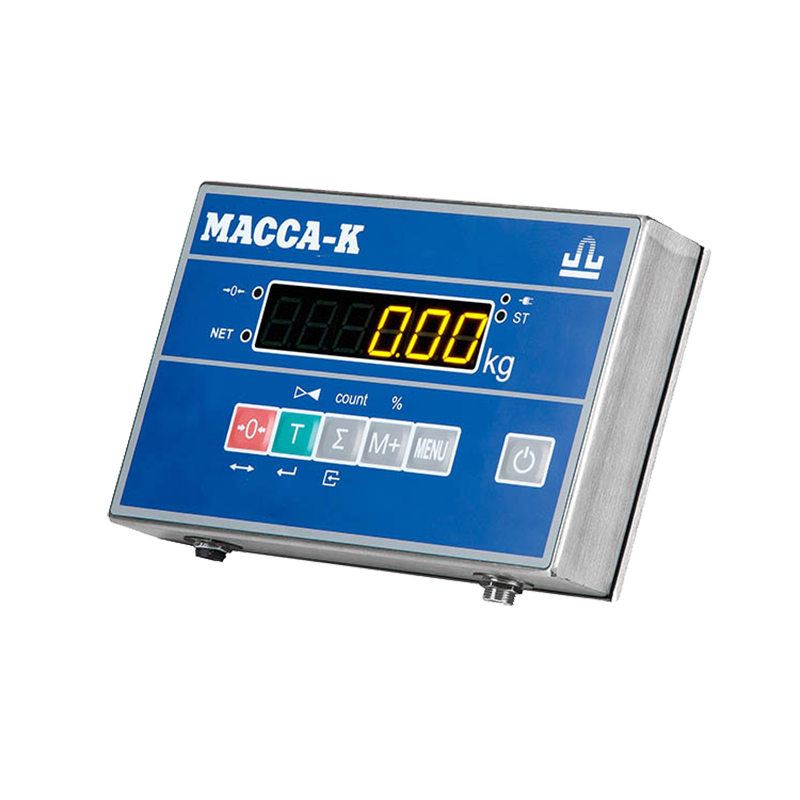

Конструкция весового терминала AB

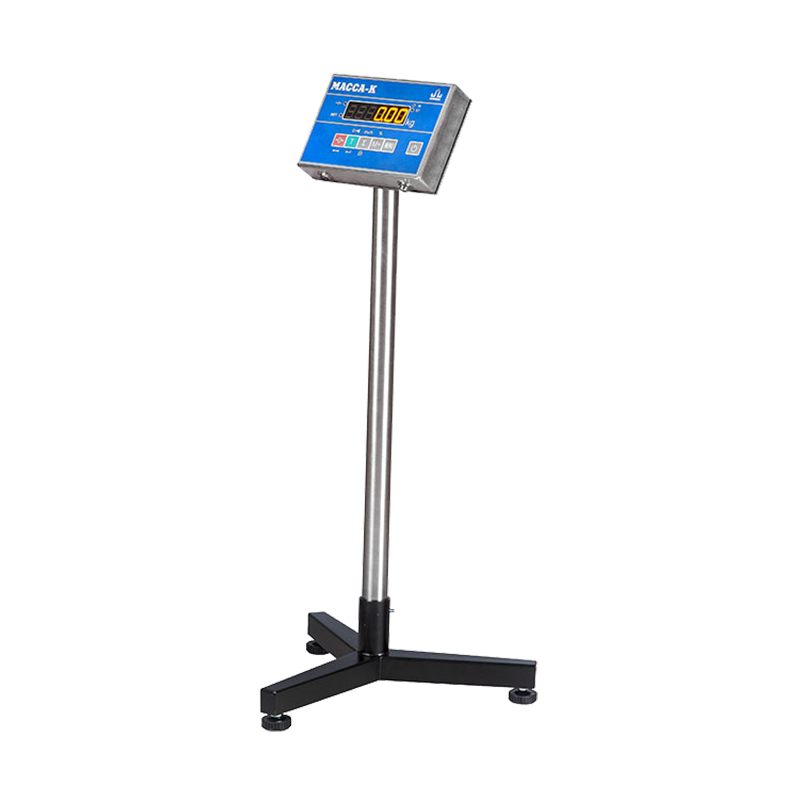

Варианты установки терминала

Технические характеристики

Наименьший предел измерений	4...10 кг
Цена поверочного деления (e)	200...500 г
Материалы изготовления	Нержавеющая сталь (модуль и терминал)
Климатическое исполнение (диапазон рабочих температур)	-30…+40°С
Исполнение по степени защиты	IP66, IP68
Питание	~220 В через адаптер + встроенный аккумулятор
Габаритные размеры	Взвешивающий модуль: 1615х1230х95 мм Терминал: 260x161x52 мм Размер грузоприемной платформы: 1000x1000 мм
Вес	Взвешивающий модуль: 103/112 кг (нетто/брутто) Терминал: 2,0 кг

Структура обозначения, пример заказа

LA.S

1000

Обозначение терминала: AB - весовой терминал из нержавеющей стали без печатающих устройств и интерфейсов передачи данных

Максимальная нагрузка, кг

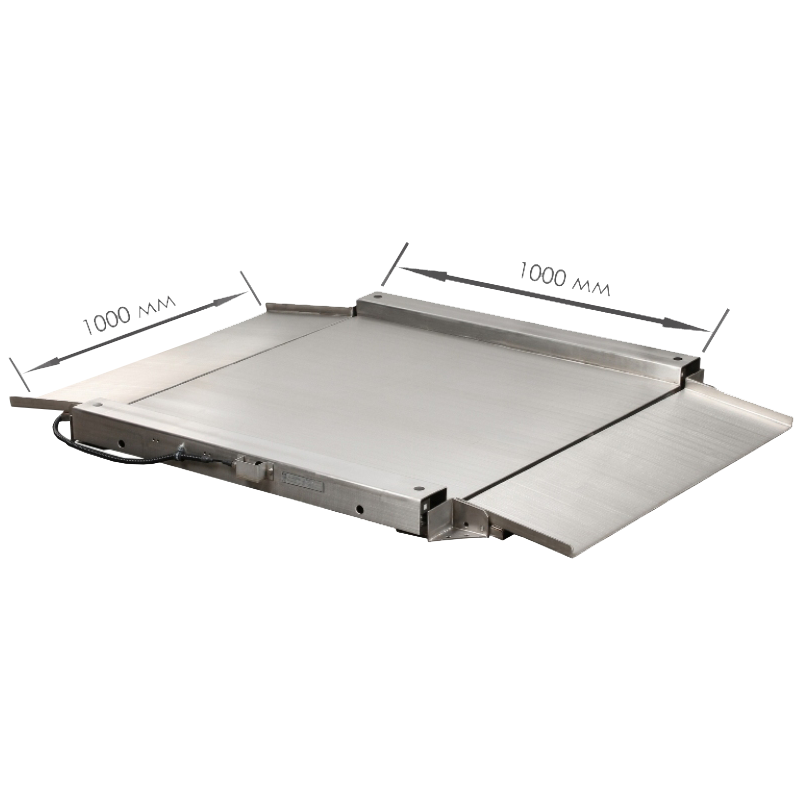

Размер платформы: 2 - 1000х1000 мм

Тип платформы: LA.S - низкопрофильная, со складными пандусами, из нержавеющей стали

Наименование модели

Варианты исполнений

Исполнение	Минимальная нагрузка, кг	Максимальная нагрузка, кг	Дискретность отсчета, г	Интервалы взвешивания, кг	Пределы допускаемой погрешности (mpe), г
Исполнение	Минимальная нагрузка, кг	Максимальная нагрузка, кг	Дискретность отсчета, г	Интервалы взвешивания, кг	При поверке	При эксплуатации
4D-LA.S-2-1000-AB	4	1000	200	От 4 до 100 вкл. Св. 100 до 400 вкл. Св. 400 до 1000 вкл.	±100 ±200 ±300	±200 ±400 ±600
4D-LA.S-2-1500-AB	10	1500	500	От 10 до 250 вкл. Св. 250 до 1000 вкл. Св. 1000 до 1500 вкл	±250 ±500 ±750	±500 ±1000 ±1500

Стандартный комплект поставки

Весовой терминал AB.
Модуль взвешивающий 4D-LA.S-2.
Кронштейн.
Кабель блочный (с хомутом).
Винт М6х10, 2 шт.
Болт М10х25, 4 шт.
Гайка М10, 4 шт.
Ограничитель, 4 шт.
Заглушка, 4 шт.
Руководство по эксплуатации.
Перечень модификаций.
Паспорт.

Дополнительная комплектация, опции

Адаптер 9В (500мА).
Кабель блочный гофрированный 4D.
Переходной кабель для подключения модуля взвешивающего 4D.
Кабель удлинительный для весов серии 4D, длина 5м.
Кабель К-АМ для подключения к весам питания от автомобиля.
Аккумулятор CA628.
DI4D. Промышленный индикатор.
Стойка для терминала ST4D.

Скачать документацию

4D модули взвешивающие. Руководство по эксплуатации.

A, A(RUЕW), AB, AB(RUЕW) весовые терминалы. Руководство по эксплуатации.
