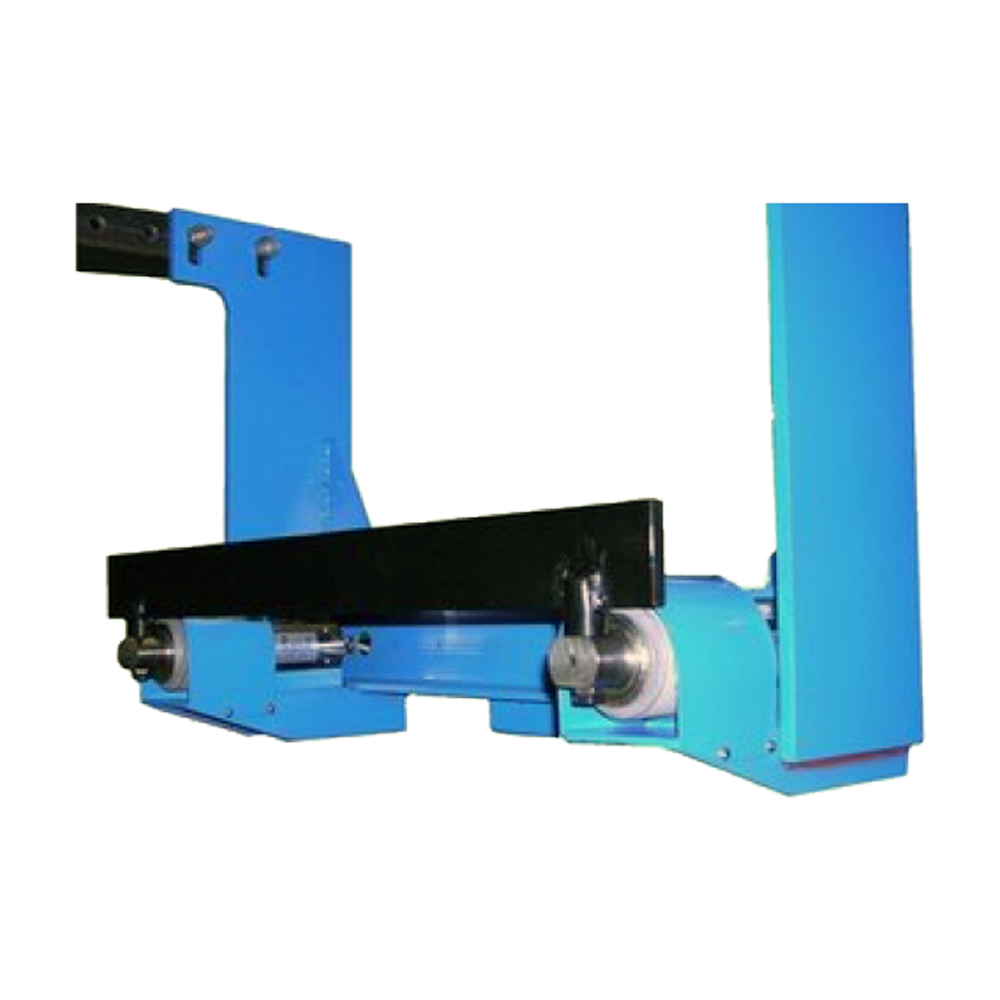

ВМ весы монорельсовые технологические

Скачать PDF

Тип оборудования: Весы

Наибольший предел измерений: 300 кг, 500 кг, 1000 кг (1 т)

Дискретность отсчета (цена деления, d): 200 г, 500 г

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Монорельсовые технологические весы ВМ предназначены для взвешивания полутуш, туш и другой продукции на монорельсовом транспорте мясокомбината, размещаемых на весовом монорельсе грузоприемного устройства весов, с отображением веса на дисплее весового терминала.

Особенности весов ВМ:

Высокие метрологические характеристики.
Максимальная нагрузка на весы от 300 до 1000 кг.
Простота монтажа и обслуживания.
Широкий спектр дополнительных опций.
Средний срок службы - не менее 10 лет.
Гарантия - 12 месяцев.

Конструктивно монорельсовые весы ВМ состоят из:

Грузоприемного устройства, в том числе:
- Весового монорельса – 1 шт.
- Тензорезисторного датчика – 2 шт.
- Рамы – 1 шт.
Клеммной коробки – 1 шт.
Соединительного кабеля – 1 шт.
Терминала – 1 шт.

Принцип действия монорельсовых весов ВМ основан на преобразовании деформаций упругих элементов датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговые сигналы от датчиков преобразуются в цифровые при помощи терминала. После обработки на табло терминала выводится масса взвешиваемого материала.

Технические характеристики

Наименьший предел измерений	4 кг; 10 кг
Цена поверочного деления (e)	0,2 кг; 0,5 кг
Число поверочных делений (n)	2500
Пределы допускаемой погрешности	0,2 кг (от 4 кг до 400 кг включительно); 0,4 кг (свыше 400 кг до 500 кг включительно)
Климатическое исполнение (диапазон рабочих температур)	-50…+50°С
Питание	~220 В
Габаритные размеры	Длина 0,65 м; ширина 0,3 м

Структура обозначения, пример заказа

ВМ

300

Наибольший предел взвешивания, кг

Наименование модели

Стандартный комплект поставки

Весы монорельсовые ВМ.
ГПУ с датчиками.
Клеммная коробка.
Соединительный кабель.
Терминал.
Руководство по эксплуатации весов, совмещенное с паспортом.
Руководство по эксплуатации датчиков, совмещенное с паспортом.
Руководство по эксплуатации на весовой терминал.

Дополнительная комплектация, опции

Набор гирь 20 кг М1 ГОСТ OIML 111-1 для калибровки.
Приспособление для установки гирь.
Дублирующее выносное табло.
Штатив для весового прибора.

Скачать документацию

Весы монорельсовые электромеханические встроенные «ВМЭВ-4503-500-2500». Руководство по эксплуатации.
