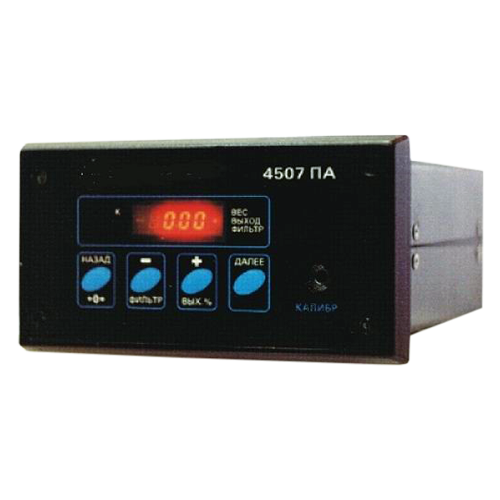

4507ПА преобразователь сигналов тензорезисторных датчиков

Скачать PDF

Тип оборудования: Весовой индикатор

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Весовой индикатор 4507ПА предназначен для преобразования сигналов тензорезисторных датчиков в напряжение постоянного тока или постоянный ток, так же может использоваться в качестве составной части в системах измерения веса и силы.

Особенности 4507ПА:

Количество подключаемых датчиков от 1 до 8.
Различные параметры выходов преобразователя.
Длина кабеля от датчика до преобразователя - до 250 м.
Схема подключения датчиков - по четырех или шести проводной линии.
Средний срок службы - не менее 10 лет.
Гарантия - 18 месяцев.

Метрологические характеристики

Количество подключаемых тензорезисторных датчиков	1…8
Параметры тензорезисторных датчиков:
входное сопротивление, Ом	50…800
рабочий коэффициент передачи, мВ/В	0,5…2,0
питание постоянным током напряжением, В	5
Параметры выходов преобразователя:
аналоговый выход 1, мА	0…5
аналоговый выход 2, мА	0…20
аналоговый выход 3, мА	4…20
выход по напряжению постоянного тока, В	0…10
Компенсация тарной нагрузки, % от номинального сигнала датчика	50

Технические характеристики

Выходные сигналы	RS-232, RS-485
Материалы изготовления	Алюминий (корпус)
Климатическое исполнение (диапазон рабочих температур)	+5…+50°С
Рабочее напряжение датчика	5 В
Питание	~220 В

Скачать документацию

4507ПА преобразователь сигналов тензорезисторных датчиков. Схемы подключения.
